Wenn die Abwärme des Motors nicht genutzt werden kann, z.B. an warmen Sommertagen, liefert das BHKW keinen Strom.
Montagearbeiten am Blockheizkraftwerkmodul
Ein Blockheizkraftwerk (BKHW) ist Stromerzeuger und Heizung zugleich. Es erzeugt elektrischen Strom und Wärme und ist dadurch besonders effizient.
Bei der Verbrennung eines Kraftstoffes, z.B. Erdgas, wird Energie frei. Diese kann üblicherweise nur zu einem Drittel in elektrischen Strom umgewandelt werden, der Rest ist Wärme. Häufig wird nur das ein oder andere genutzt. Ein Kraftwerk liefert nur elektrischen Strom, ein Heizwerk dagegen Wärme. Ein Heizkraftwerk dagegen nutzt die gesamte Brennstoffenergie. Es erzeugt elektrischen Strom und Wärme gleichzeitig.
BHKWs sind kleine Heizkraftwerke. Alle wichtigen Komponenten der Anlage sind in einem rechteckigen Gehäuseblock untergebracht.
Das BHKW der Stadtwerke Uffenheim enthält einen Verbrennungsmotor. Er treibt einen Generator an und erzeugt damit elektrischen Strom, der in das öffentliche Stromnetz der Stadt einfließt. Der Motor gibt heiße Abgase frei und wird auch selbst sehr warm. Über Wärmetauscher lässt sich die Abwärme nutzen. In Uffenheim wird damit das Freibad, das Hallenbad und die Christian v. Bomhard Schule beheizt.
Der Motor des BHKW wird mit Bioerdgas aus der Region betrieben. Im Gegensatz zu Erdgas ist Bioerdgas kein fossiler Brennstoff. Es wird durch die Aufbereitung von Biogas hergestellt und ist deshalb ein erneuerbarer Energieträger.
Einbausituation des Gas-Verbrennungsmotors (4-Takt-Ottomotor) in einem Modul-Rahmenelement
Technische Daten Blockheizkraftwerk:
6-Zylinder Saugmotor MAN E2876 E
Dreiwege-Katalysator
Lambda 1
Elektrische Leistung: 140 kW
Thermische Leistung: 209 kW
Elektrischer Wirkungsgrad: 36.5 %
Wärmewirkungsgrad: 54.4 %
Gesamtwirkungsgrad: 90.9 %
Schematische Darstellung der ein- und austretenden Energieströme eines Blockheizkraftwerkes.

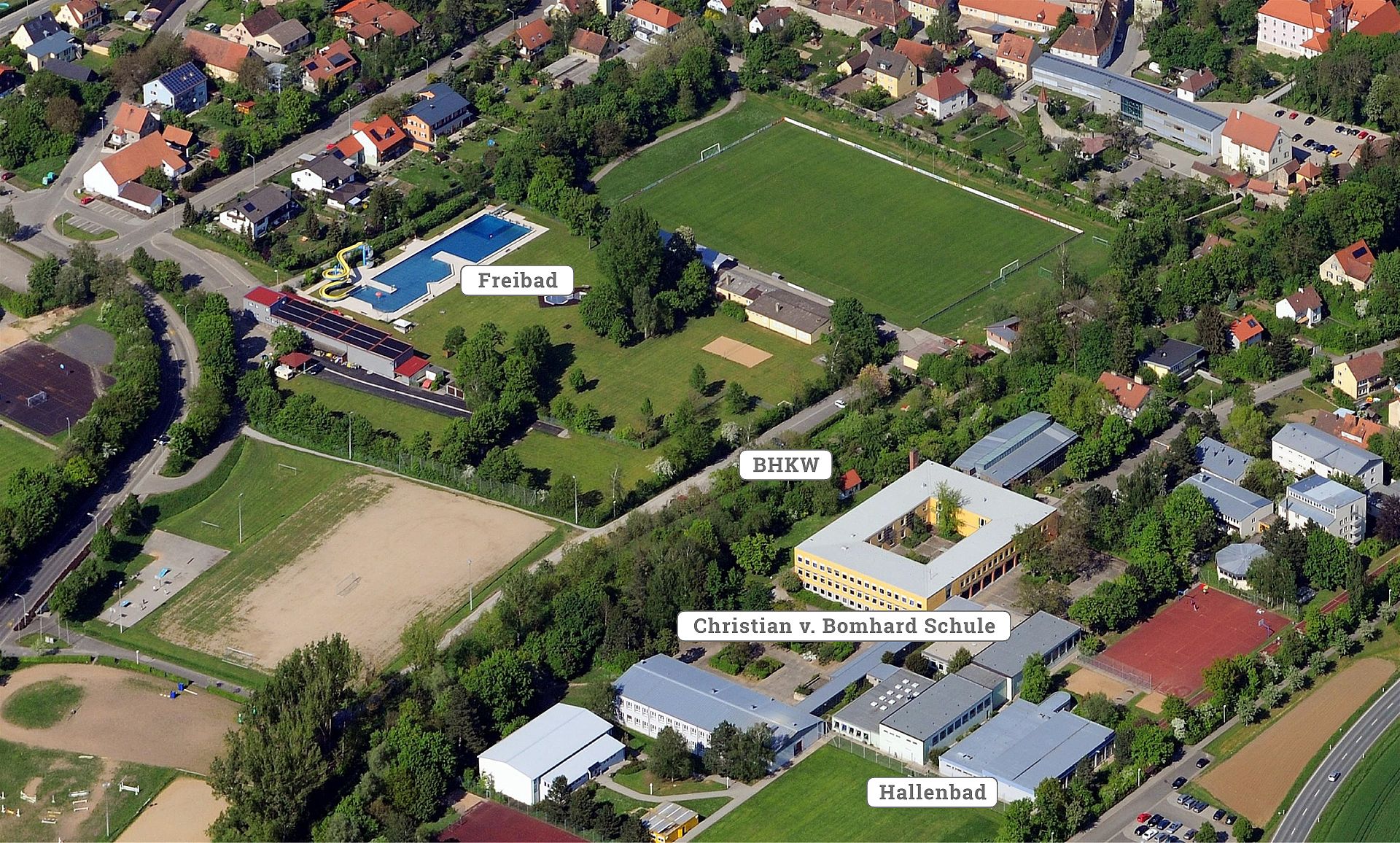

Luftaufnahme des Geländes mit den Gebäuden und Bädern, die über das Blockheizkraftwerk mit Wärme versorgt werden
